مبدلهای حرارتی سیستمهایی هستندکه برای انتقال حرارت بین دو یا چند سیال استفاده می شوند. مبدل های حرارتی در هر دو فرآیند سرمایش و گرمایش استفاده می شوند. در این قسمت توضیحات خاص در مورد مبدل حرارتی پوسته و لوله ارائه می‌شود. توضیحات در مورد انواع، کاربردها و طراحی مبدلهای حرارتی در مقاله‌ای با عنوان انواع مبدلهای حرارتی در قسمت بلاگ ارائه خواهد شد.
مبدلهای حرارتی پوسته و لوله یک از تجهیزات رایج در سراسر دنیای مهندسی هستند و یکی از دو نوع رایج مبدل حرارتی هستند. نوع رایج دیگر مبدل حرارتی صفحه ای است. مبدل های حرارتی پوسته و لوله دارای طراحی ساده، قابلیتهای زیاد و هزینه های خرید و نگهداری نسبتا پایین هستند. آنها همچنین دارای سرعت انتقال حرارت بسیار بالایی هستند اگرچه به فضای بیشتری نسبت به مبدل حرارتی صفحه ای با ظرفیت تبادل حرارتی مشابه نیاز دارند.
مبدل حرارتی

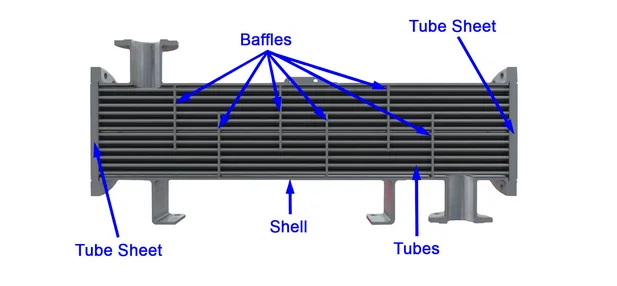

اجزای مبدل پوسته و لوله

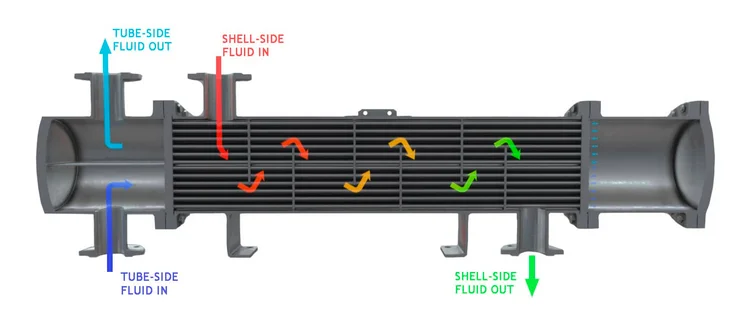

ورودی و خروجی مبدل حرارتی
مبدلهای حرارتی پوسته و لوله به دو فضای اصلی تقسیم می‌شوند که به آنها فضای سمت پوسته و فضای سمت لوله گفته می‌شود. هر سیستم دارای یک محیط جریان مرتبط است. در مثال ما فرض می کنیم که سمت پوسته حاوی روغن معدنی داغ است که باید خنک شود، در حالی که سمت لوله حاوی آب خنک‌کننده است.
آب خنک‌کننده وارد مبدل حرارتی می‌شود و از طریق لوله ها جریان می‌یابد. روغن معدنی وارد مبدل حرارتی می‌شود و در پوسته اطراف لوله ها جریان می‌یابد. این دو مایع با هم مخلوط نمی‌شوند زیرا دیواره لوله‌ها از این امر جلوگیری می‌کند. از آنجایی که سیالات مستقیماً با هم مخلوط نمی‌شوند، خنک‌سازی غیرمستقیم رخ می‌دهد (نه خنک‌سازی مستقیم).
